 ..::  Abit AN8 Fata1ty i Abit AX8 - recenzja ::..

Wstęp
Tym razem w testach mamy dwie nowe płyty główne Abita, przeznaczone dla platformy AMD Athlon 64 Socket 939 z obsługą PCI-Express. Abit AX8, to konstrukcja skierowana dla mniej zasobnych użytkowników, a zbudowana na chipsecie VIA K8T890.
Abit AN8 Fatal1ty, to okręt flagowy zbudowany na nForce4 Ultra, z dużą ilością bajerów, przeznaczony przede wszystkim dla graczy i overclockerów.


Chipset VIA

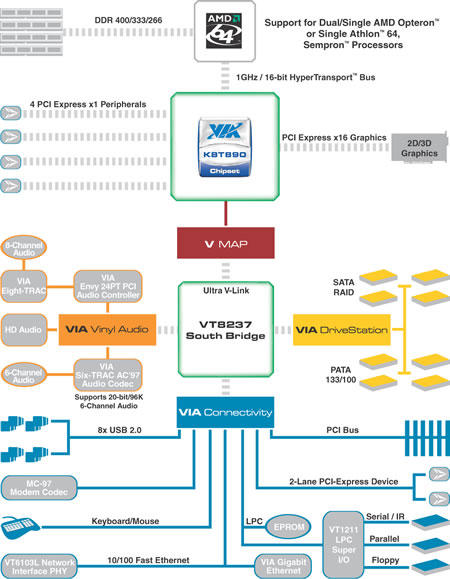

VIA K8T890 to rozwinięcie układu VIA K8T800 Pro. Podstawową zmianą jest wprowadzenie obsługi magistrali PCI-Express (20 linii), zamiast AGP.

Natomiast płyty na nForce4 Ultra już wcześniej testowaliśmy.

Abit AX8
- Socket 939, Athlon 64 / Athlon 64 FX, HyperTransport 1000MHz
- Chipset VIA K8T890 + 8237
- 4xDIMM DDR400/333/266 do 4GB Dual Channel
- PCI-E x16, 3xPCI-Ex1, 2xPCI, 3xATA133, 2xSATA 150 RAID 0,1
- 2xSATA 150 RAID 0,1 (VIA VT6421), 8xUSB 2.0, 2xIEEE FireWire 1394
- karta sieciowa 10/100/1000Mbps
- karta dźwiękowa AC'97 5.1 (Realtek ALC658)
- ATX 305 x 245mm

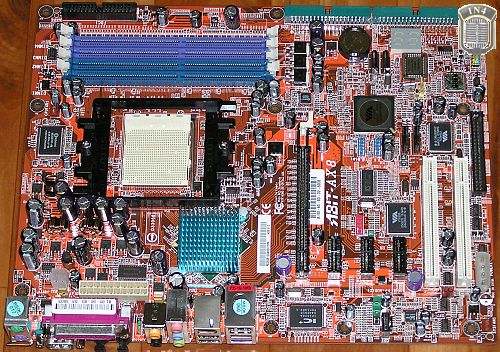

płyta

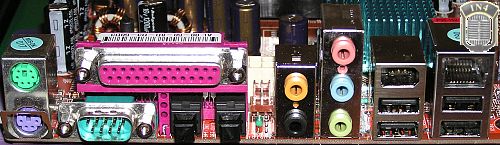

  Wyjścia



  Układ dźwiękowy trąci już myszką

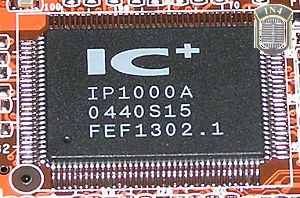

Kontroler sieciowy, pracujący pod PCI

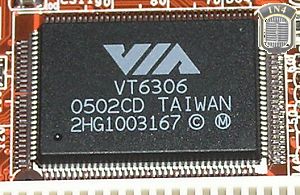

FireWire

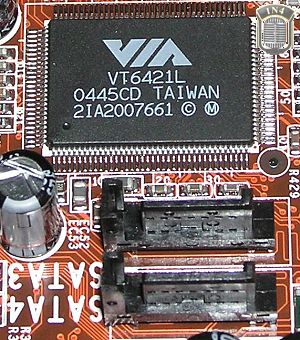

Dodatkowy kontroler 2xSATA 150

pudełko

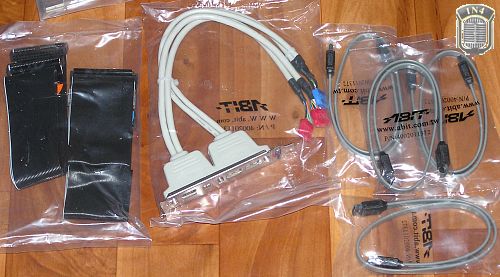

kable

instrukcja

BIOS i podkręcanie
- magistrala FSB od 200 do 400MHz co 1MHz
- mnożnik od 5 do max. procesora co 1
- taktowanie PCI-E od 90MHz do 130MHz co 1MHz
- taktowanie PCI: 33/37/44MHz
- hypertransport: x1, x2, x3, x4, x5
- napięcie procesora: od 1.4V do 1.75V co 0.025V
- napięcie RAM: od 2.5V do 3.2V co 0.05V
- napięcie mostka północnego: od 1.5V do 1.65V co 0.05V
- napięcie mostka południowego: od 2.5V do 2.65V do 0.05V
- napięcie magistrali hypertransport: od 1.2V do 1.4V co 0.05V

Narzędzia overclockerskie w stylu Abita. Cieszy, że mamy wreszcie możliwość ustawiania wyższych napięć dla pamięci.
Płyty na chipsetach VIA przyzwyczaiły nas do tego, że super wysokich FSB na nich wycisnąć się nie da. Bardzo miłym zaskoczeniem jest AX8, na którym stabilnie udało się uzyskać 2.7GHz (9x300MHz) z pamięciami 1:1 i to bez podnoszenia napięcia na chipsecie !

Uwagi z testów
Płyta absolutnie bezproblemowa. Stabilna, wydajna i ze świetnymi możliwościami podkręcania. W kwestii pracy trudno się do czegoś przyczepić. Można jej za to zarzucić nieco przestarzałą konstrukcję. Stary mostek południowy VIA. Dźwięk 6-cio kanałowy. Gigabitowa sieciówka na magistrali PCI, a nie na PCI-Express.



Abit AN8 Fatal1ty
- Socket 939, Athlon 64 / Athlon 64 FX, HyperTransport 1000MHz
- nForce4 Ultra
- 4xDIMM DDR400/333/266 do 4GB Dual Channel
- PCI-E x16, 2xPCI-Ex1, 1xAbit Audio Slot, 3xPCI, 2xATA133, 4xSATA II RAID 0,1,0+1
- 10xUSB 2.0, 2xIEEE FireWire 1394
- karta sieciowa 10/100/1000Mbps ze sprzętowym firewallem
- odzielna karta dźwiękowa AC'97 5.1
- ATX 305 x 245mm

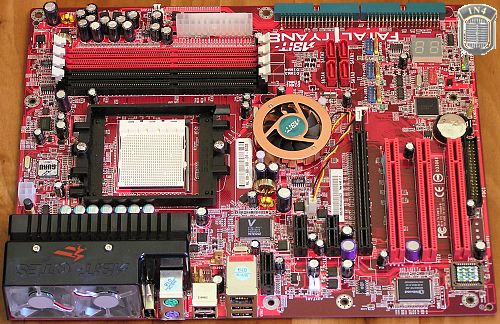

płyta

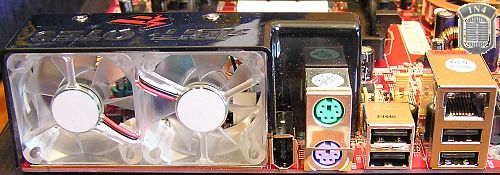

Wyjścia, brak portów COM i LPT

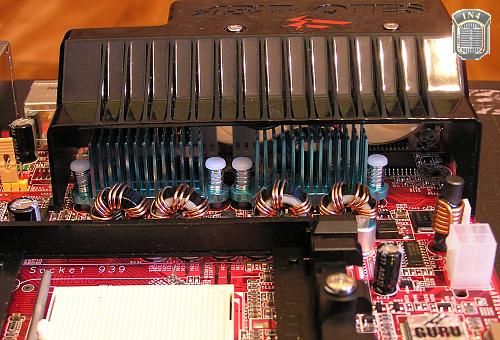

Chłodzenie mofsetów, zasilanie 4-ro fazowe

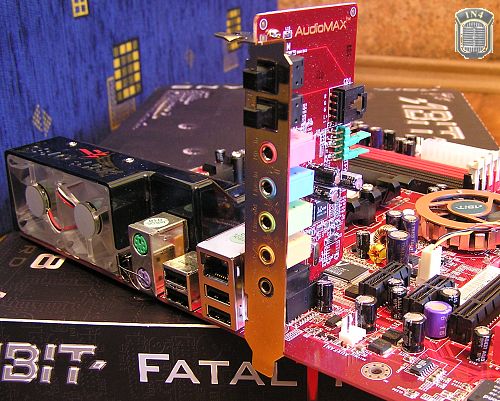

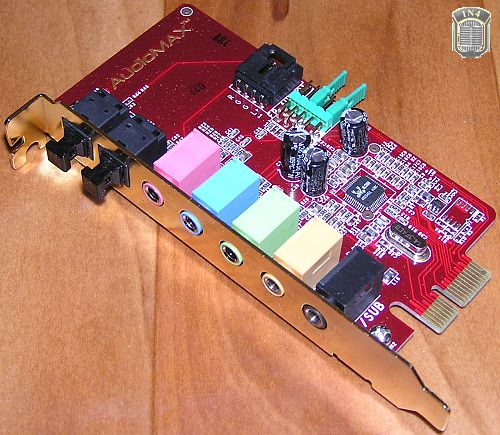

Karta dźwiękowa jest zewnętrzna na złączu PCI-Ex1

Złącze na dźwiękówkę umieszczone jest odpowiednio blisko krawędzi płyty

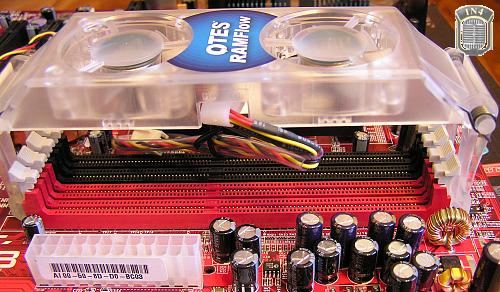

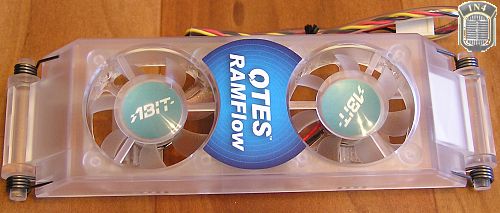

Chłodzenie aktywne dla pamięci jest montowane opcjonalnie

A tak to wygląda po zamontowaniu

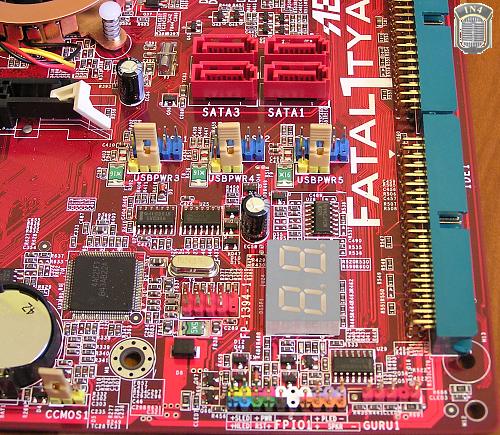

Porty SATA i wyświetlacz statusu płyty

Pudełko

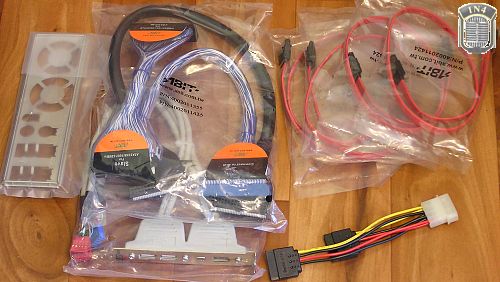

Zawartość pudełka

Instrukcja

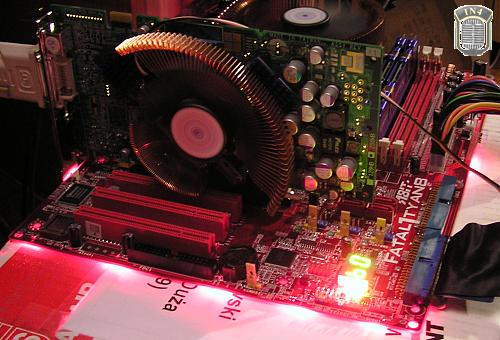

Cała płyta podświetlana jest dookoła krawędzi przez czerwone diody LED

BIOS i podkręcanie
- magistrala FSB od 200 do 410MHz co 1MHz
- mnożnik od 4 do max. procesora
- taktowanie PCI-E od 100MHz do 145MHz co 1MHz
- PCI zablokowane na 33MHz
- hypertransport: x1, x2, x3, x4, x5
- napięcie procesora: od 1.4V do 1.75V co 0.025V
- napięcie RAM: od 2.5V do 2.8V co 0.05V
- napięcie chipsetu: od 1.5V do 1.8V co 0.05V
- napięcie magistrali hypertransport: od 1.20V do 1.35V co 0.05V
Narzędzie overclockerskie porządne ale ... Napięcie dla pamięci TYLKO 2.8V. To bardzo mało jak na tej klasy płytę główną. Kontaktowałem się w tej sprawie z Abitem i w kolejnym BIOSie ma to zostać poprawione.

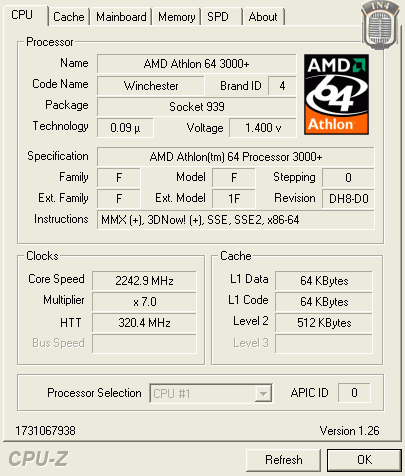

Maksymalną stabilną magistralę jaką udało się uzyskać bez podnoszenia napięcia na chipsecie to
320MHz



Uwagi z testów
Stabilna płyta z 4-ro fazowym zasilaniem. Wentylatory, wbrew pozorom, pracują dość cicho. Jedynie głośnym momentem jest chwila rozruchu. Dodatkowo z BIOSu jest możliwość doskonałego konfigurowania pracy każdego z wiatraków.

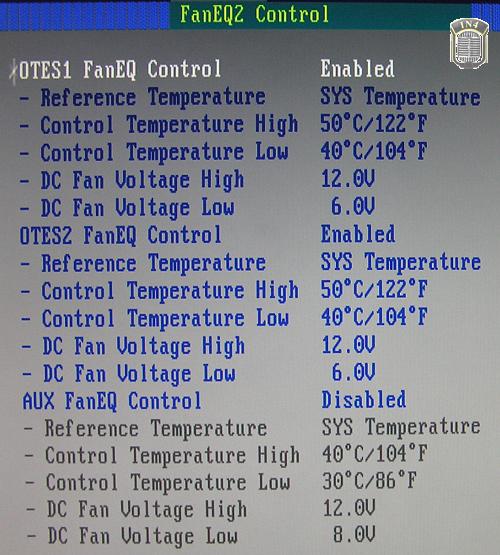

Przykład konfiguracji wiatraków

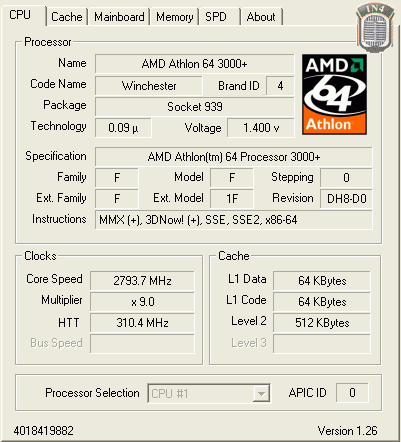

Stosowany układ monitorujący µGuru nie jest poprawnie rozpoznawany przez zewnętrzne oprogramowanie. Wygląda to zabawnie, gdy CPU Z pokazuje napięcie 1.4V przy procesorze podkręconym prawie do 2.8Ghz, bo na tyle maksymalnie stabilnie podkręcił się nasz Athlon 64 3000+ na tej płycie, przy napięciu CPU 1.6V.

Niestety na chwilę obecną płyta nie współpracuje z pamięciami opartymi o kości Samsung TCCD, co miejmy nadzieję zostanie naprawione wraz z umożliwieniem ustawiania wyższego napięcia dla pamięci.
Dość dziwnie została rozwiązana kwestia karty dźwiękowej. Jest ona dołączona na oddzielnej karcie, a zbudowana na starym układzie 6-cio kanałowym Realtek 658. Być może Abit uznał, że gracze i tak kupią dzwiękówkę klasy Sound Blaster Audigy/2, a ta ma być tylko na wszelki wypadek.
Cała płyta jest podświetlana na czerwono, co na pewno docenią miłośnicy moddingu. Niestety, ci którzy nie lubią światełek nie mają możliwości ich wyłączenia.

Sprzęt testowy
Procesor: Athlon 64 3200+, do podkręcania Athlon 64 3000+
Pamięci: 2x512MB DDR400 Geil UltraX CL2 2-2-5 (AN8 z Kingston HyperX PC3500)
Grafika: GeForce 6800 256MB PCI-E
Dysk: Maxtor DiamondMax 10 250GB, 7200RPM, 16MB cache
Zasilacz: BeQuiet 420W ATX 2.03 24-pin
System: Windows XP SP1, DirectX 9.0c, ForceWare 67.66
Sterowniki:
K8NXP-9, 9NPA+ Ultra, AN8 Fata1ty: nForce Drivers 6.39
AX8: VIA Hyperion 4.55

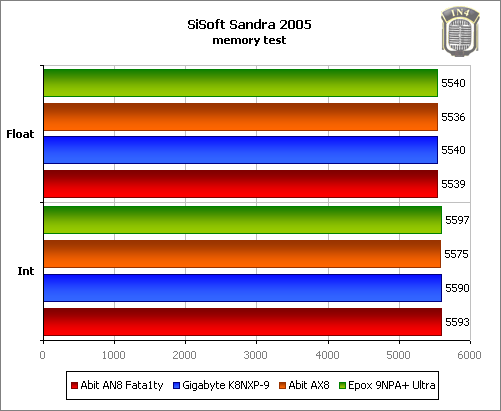

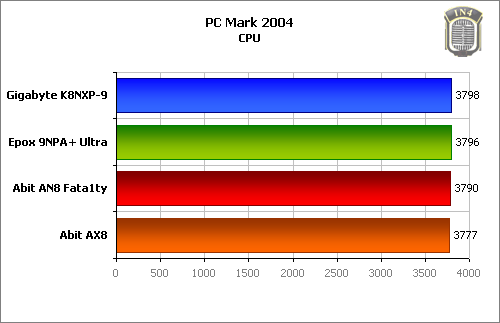

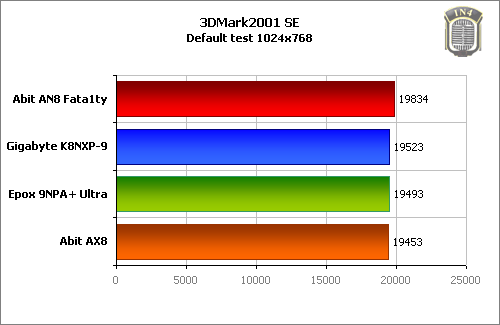

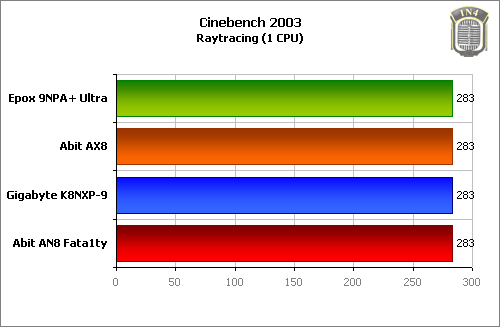

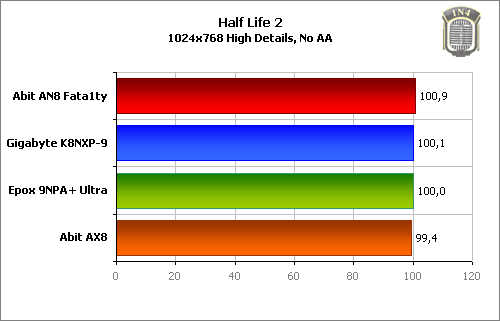

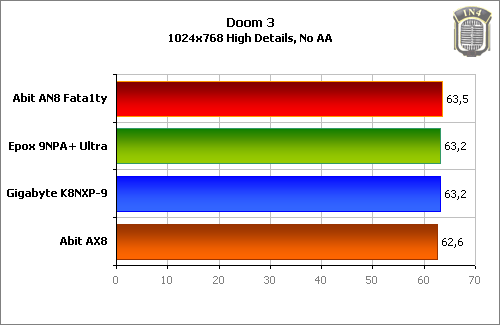

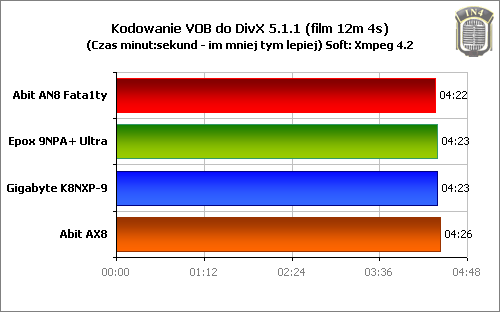

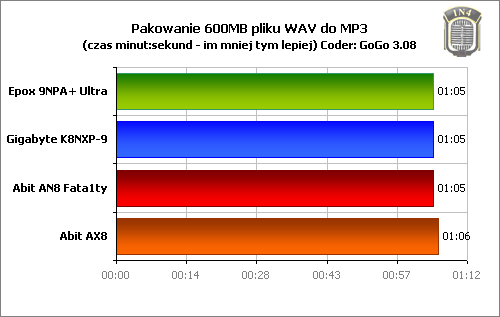

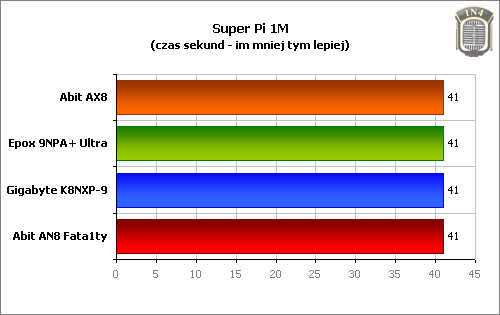

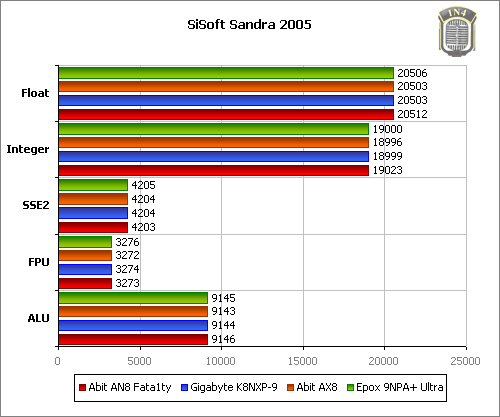

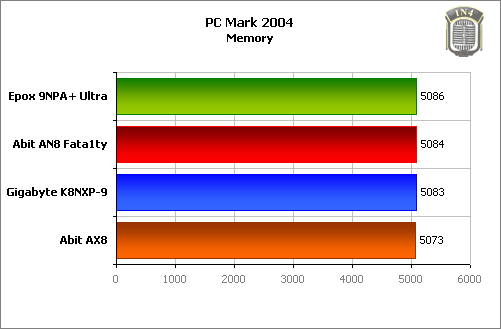

Wyniki z testów


Zgodnie z przewidywaniami, różnice wydajnościowe dla platformy Socket 939 są mało istotne. Głównym tego powodem jest przeniesienie kontrolera pamięci z chipsetu płyty głównej do rdzenia procesora

Podsumowanie
Abit AX8: Płyta do złudzenia przypomina wcześniejszy model AV8 na VIA K8T800Pro. Jednak AX8 prezentuje się nieco lepiej. Poprawiono sporo możliwości podkręcania, a tego od Abita się przecież wymaga. Dodano także 2 porty SATA 150. Niestety pozostał stary mostek południowy i układ dźwiękowy.
Płyta debiutuje na podobnym, dość atrakcyjnym cenowo poziomie, tak jak wcześniej AV8.

Abit AN8 Fata1ty: Płyta ta skierowana jest do entuzjastów podkręcania i moddingu. Na chwilę obecną wygląda jak nieoszlifowany diament o sporym potencjale. Zainteresowani jej zakupem powinni się jeszcze wstrzymać i poczekać na BIOSy Abita, które mają poprawić wytknięte niedociągnięcia. Żądana kwota za Fata1ty jest bardzo wysoka, powiedziałbym nawet, że za wysoka. W tej cenie spodziewałbym się raczej wersji na chipsecie nForce4 SLI, a nie Ultra.

Ceny detaliczne na dzień 2.04.2005:
Abit AX8 - 470 zł, Abit AN8 Fata1ty - 750 zł


Abit AX8
Zalety:

  • świetna wydajność

  • bezproblemowa praca

  • atrakcyjna cena

  • bardzo dobre podkręcanie

Wady:

  • Słabsze wyposażenie

Ocena


  • WYPOSAŻENIE - 12/20

  • STABILNOŚĆ - 20/20

  • WYDAJNOŚĆ - 19/20

  • PODKRĘCANIE - 20/20

  • OPŁACALNOŚĆ - 13/15

  • WRAŻENIA - 3/5

  • RAZEM - 87/100

Dla płyty głównej Abit AX8 za wynik 87/100

Abit AN8 Fatl1ty
Zalety:

  • świetna wydajność

  • dobre wyposażenie

  • bardzo dobre narzędzia overclockerskie ale wymagające doszlifowania

  • stabilna praca

Wady:

  • Wysoka cena

  • Nie współpracuje z pamięciami Samsung TCCD

Ocena


  • WYPOSAŻENIE - 18/20

  • STABILNOŚĆ - 20/20

  • WYDAJNOŚĆ - 20/20

  • PODKRĘCANIE - 18/20

  • OPŁACALNOŚĆ - 10/15

  • WRAŻENIA - 4/5

  • RAZEM - 90/100

Dla płyty głównej Abit AN8 Fatal1ty za wynik 90/100
